更新日20050528
水温計をつける
| 色 | 品 名 | 部 品 番 号 | 価格 |
| メータ部（白） | Auto Gauge 水温計 EL式 | 不明 | ￥１９８０ |
使用感 |
|
使用感についてはこれからじっくり観察しレポートしていきたいと思います。 最初に取り付けたのは７色に変更できるＬＥＤ式でしたが、今回は他のメーターとそろえる為に ＥＬ式を買ってみました。 配送されそうそうに開けて見たら水温センサーから２本線がでていることに気づきました。 そう７色ＬＥＤ式では１本しかなかったんです。 やってしまったかと一瞬思いましたが、もどきですから壊れないで付けばいいんです。 ついでに水温計の配線も引きなおす事にしました。 エンジンＯＮ・・・まだ水温あがらず・・・数分後、いい感じに温度が上がってきているのが わかりました。 |
 |
 |

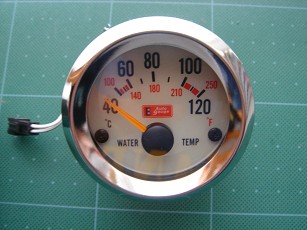

| 水温計 | 配線 |
 |
 |

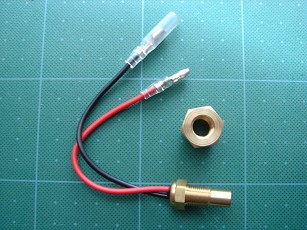

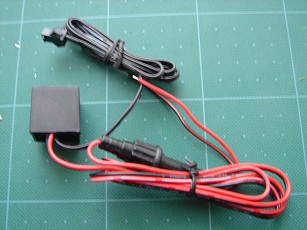

| ＥＬ用電源 | 水温センサー（使いません） |
| 取り付けについて | ||
|

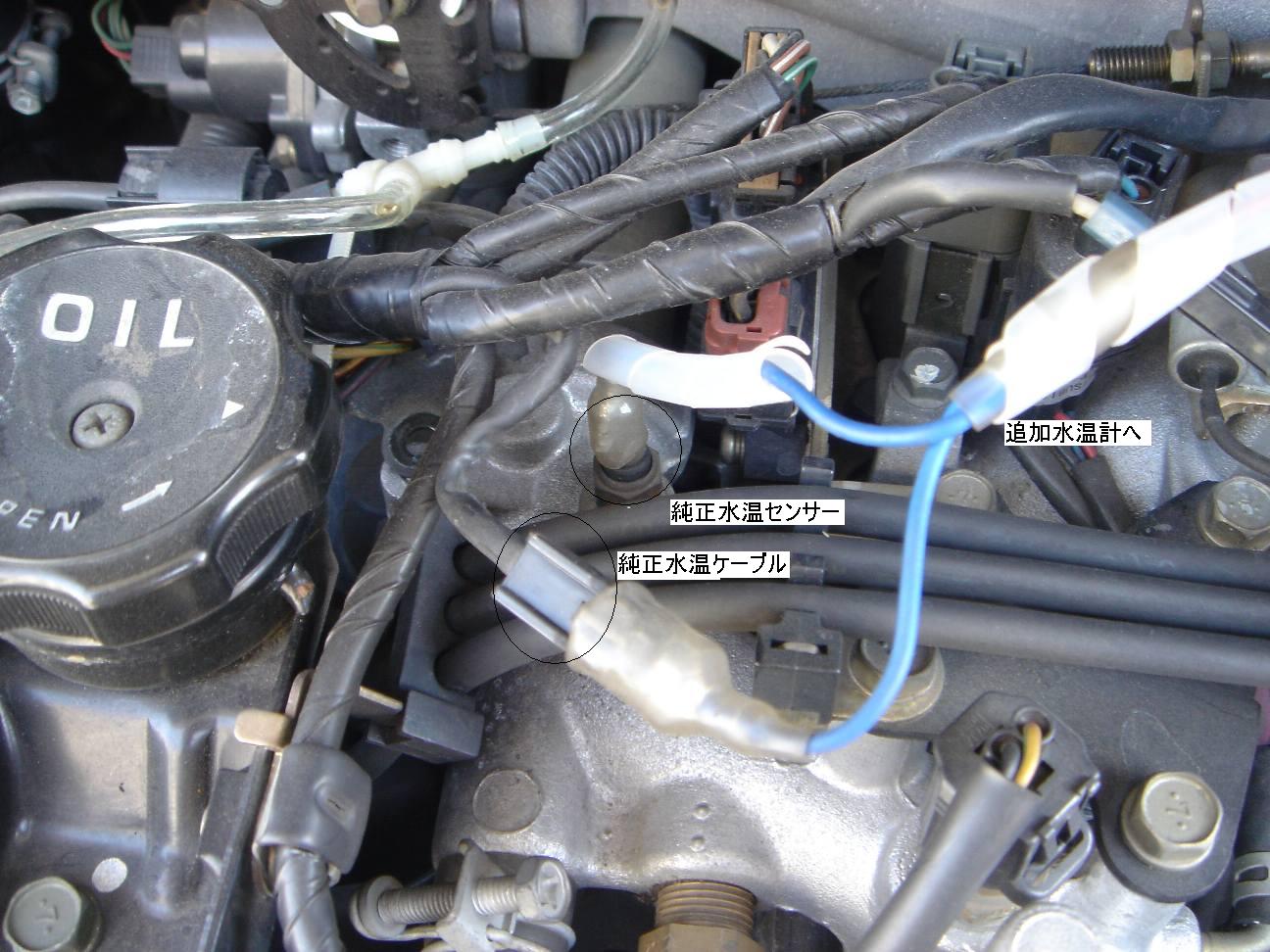

・純正の水温センサーコネクタを抜く ・二股ケーブルを自作し、接続する |
画像なし | |

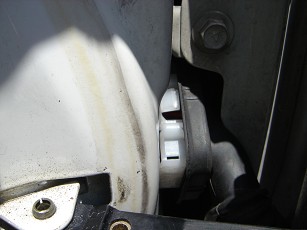

| 運転席側ドアヒンジのところに配線用ゴムがあるのでそこから引き込む。 私はゴムに穴を開けて通しています。 |
 |
|

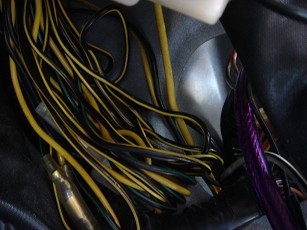

| 紫色のケーブルが通っているところに水温計のケーブルも通す。（室内側から見た図） |  |
|

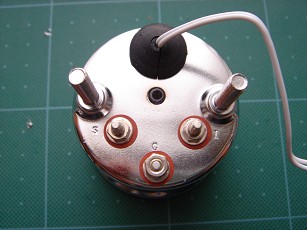

| 水温計の裏に”Ｓ”と刻印されているところに接続します。ＩはＡＣＣ電源でＧはグランド（マイナス）に接続する ＥＬ用電源はイルミ電源に接続します |
 |
|

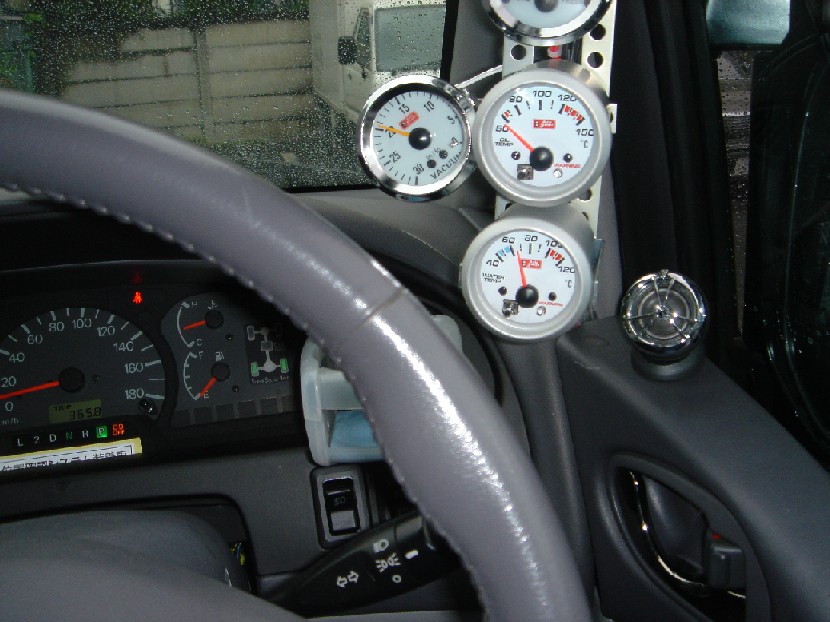

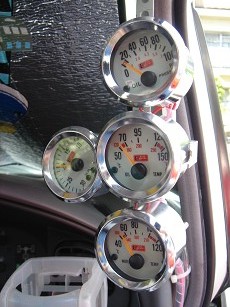

| 取り付け後の写真です。 自己満足な感じがでました。 |
 |
|
更新日20040829
作業日20030721
水温計をつける
水温計をつけて水温管理もどきをする。
| 色 | 品 名 | 部 品 番 号 | 価格 |

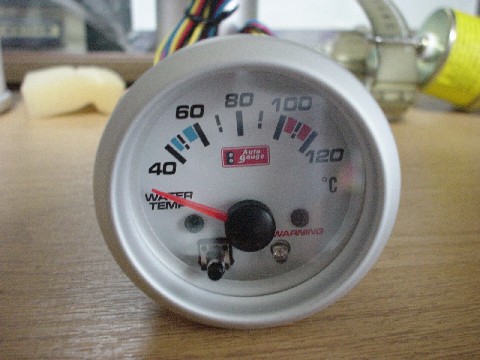

| メータ部（白） | Auto Gauge 水温計 | 不明 | ヤフオクゲッツ品 |
使用感 |
|
早速、エンジンON。なかなかいいっすね。ちょうどDSPが壊れたのでそこに仮置きしましたが
数字で見れるってのはやっぱりいいです。バックランプも七色に設定できますので好きな色に
変更して使えます。 更新 水温は７０−８０−９０位が一年を通しての安定値？でしょうか。実際に温度計を使って 測定したわけでもないのですが、後付水温計ではその辺りをさしています。純正水温計では真中 近辺です。これらから考えると純正センサーの内部抵抗とオートゲージの内部抵抗の値が ほぼ一緒かと思われます。 この方法ですとホースを切断して追加する方法やパイプに穴を空けて追加する方法よりも 安価で簡単だと思います。 |
 |
|
| 水温計 | 配線 |
取り付けについて |
| 純正の水温計用配線に割込みをするだけです。厳密には悪いかもしれません。 |
| ・純正のコネクタを抜く ・配線を室内に引き込む ・二股ケーブルを自作し、接続する ・電源とイルミ用電源を接続する ・メータを設置する。 |
