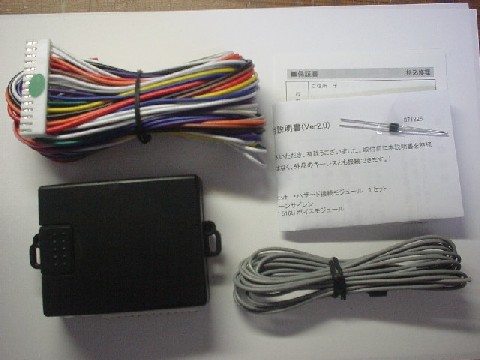

取り付けについて
 |
配線は全て運転席足元のみで行うことにしました。そのため非常に簡単です。
運転席足元の右側のカバーを開けます。コネクターと線がたくさんあります。お目当てのC-35コネクタ２２ピンは壁の中に入っていますので抜き出します。
ACC電源オレンジからコントローラのオレンジに接続します。アンロック信号は青/赤でコントローラ側の紫に、ロック信号は青/黒でコントローラ側の青に接続します。
| ACC電源 |
オレンジ（橙） |
| アンロック信号 |
青/赤 |
| ロック信号 |
青/黒 |
| コントローラ側 |
車体側C-35 |
| オレンジ（橙） |
オレンジ（橙） |
| 紫 |
青/赤 |
| 青 |
青/黒 |
|
 |
次にヒューズボックス近くに同じく２２ピンのコネクタC-71があります。
ここから１２V常時電源赤/黒とコントローラの赤と接続します、ウィンカーはHZDMの灰と緑/赤、緑/黄をそれぞれ接続します。左右どちらでもOKです。
| 常時電源 |
赤/黒10ピン |
| 右ウィンカー |
緑/赤4ピン |
| 左ウィンカー |
緑/黄9ピン |
| コントローラ側 |
車体側C-71 |
| 赤 |
赤/黒 |
| HZDMの灰１ |
緑/赤 |
| HZDMの灰２ |
緑/黄 |
HZDMはハザードモジュール
|
 |
今回はこれがなくても良かったのですが、最初から付いているので、取付けてみました。
|
 |
エンジンルームの左側にとりつけてみました。
黒線はボディーへ、赤線はコントローラ側の黄線に接続します。 |
 |
コネクタを接続しテストします。接続すると学習が始まります。学習が終わったらジャンパーピンJP5をオープンにします。後は本体を固定します。
|
