更新日20050820 更新日20050129 作業日20030201 |
|
サブバッテリーを搭載しよう
|
|
| 色 | 品 名 | 部 品 番 号 | 価格 |
| アルミ | 大自工業ファミリーインバータ | ＣＤ３００ | ３０００円位 |
| 黒 | ＡＣＤｅｌｃｏ Ｖｏｙａｇｅｒ | Ｍ２７ＭＦ １０５ＡＨ |
１１０００円 |
| 白 | 埋込コンセント | ＷＮ１００１Ｐ | １３０円×２ |
| 白 | 埋込スイッチ | ＷＮ５００１Ｐ | １８０円 |
| アルミ | フルカラープレート | − | １８２円 |
| − | フルカラー取付枠 | ＷＮ３７００Ｐ | ５０円 |
| アルミ | パネルはさみ金具 | ＷＮ３９９０ＫＰ | ８０円 |
| 黒 | ノーヒューズブレーカ | ＳＥ ２Ｐ１Ｅ２０Ｈ | ６１０円 |
| 黒 | 平形ヒューズホルダー | − | ２００円×２ |
| 白 | ロッカースイッチ | １２８７ | − |
| 黒 | リレー | １２８７ | １２８０円 |
| 赤 | 配線コード | − | ５０円／Ｍ |
| 白 | カプラー２極 | Ｍ２８２ | １７０円×２ |
| − | ５極２接点 | １２４６ | １３８０円 |
| − | ロッカスイッチ（アイスブルー） | １２９２ | １２８０円 |
使用感→感想 |
|
早速、スキーに行って使ってみました。まだ電気毛布などを用意していなかったので威力を
発揮していませんが、デジカメの充電、お子様用のお尻ふきウォ〜マ〜を使ってみました。
お尻拭きウォーマーはスキーしている間もぽかぽかと温まっていました。 別件ですが、マッドフラップを付け替えているときに充電ドライバのバッテリーを充電したり 卓上用蛍光灯を点灯させたり、半田コテで配線をハンダ付けしたりといろいろやってみました。 メインバッテリーを気にせず使えるって言うのはいいですね。 |

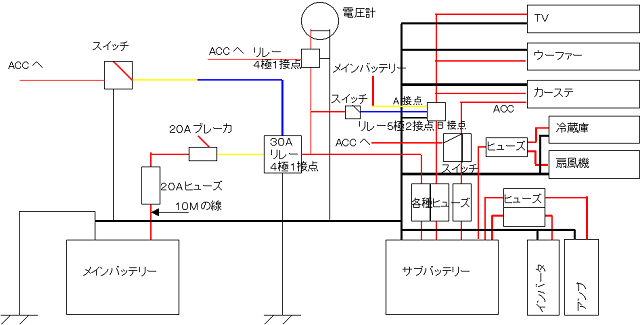

配線図 |
 |
 |

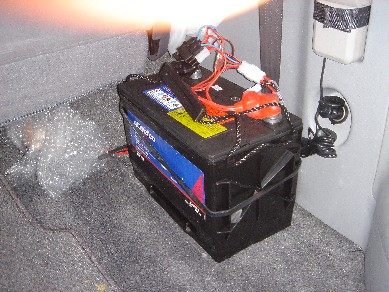

ＡＣインバータ 本体を埋めた場所 |
| サブ＋メイン電圧計 |  |
 |

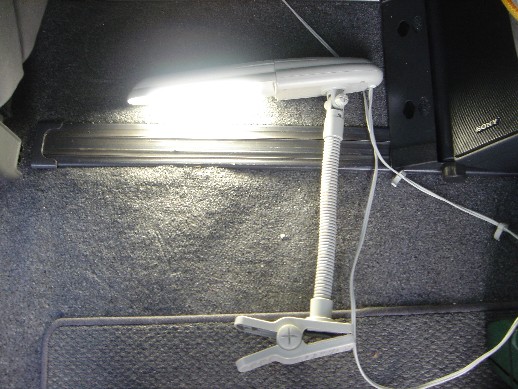

蛍光灯の点灯 |
取り付けについて |
|

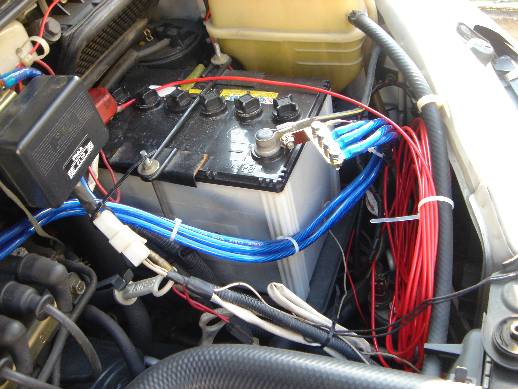

| ・メインバッテリーからプラス（＋）線とマイナス（−）線を室内に引き込む（10mの線） （線が長いのは電流制限用電線抵抗を確保するため） |
 |
| ・ブレーカのＬ側に接続します。その前に２０Ａのヒューズをかまします。 ・ブレーカは手の届くところに置きたかったので助手席後側に設置 |
 |

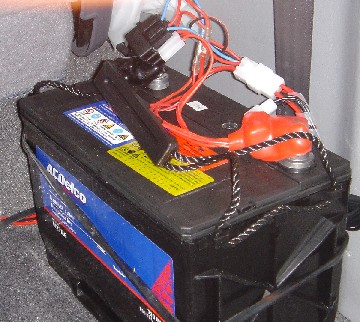

| ・ブレーカよりリレーに接続する ・リレーよりサブバッテリー（サードシート裏）まで配線する |
 |
| ・メンテナンスを考えてカプラ−を途中に入れる |
 |

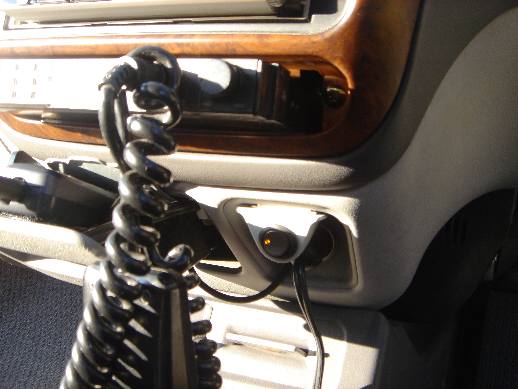

| ・リレーにはエーモンのロッカースイッチをつなげます（ＬＥＤで見やすい） ・ロッカースイッチのプラス（＋）をＡＣＣに接続する ・ロッカースイッチの信号線をリレーに接続します。 ・ロッカースイッチの線は灰皿の下から出しシュガーライター窪みに貼り付ける |
 |
