作業日20080601
スペースギア ボンネットダンパー取付
お薦め度 hishi1-1.gif(1329 byte) hishi1-2.gif(1550 byte) hishi1-3.gif(1612 byte) hishi1-4.gif(1674 byte) hishi.gif(173 byte)
難易度 hishi1-1.gif(1329 byte) hishi1-2.gif(1550 byte) hishi1-3.gif(1612 byte) hishi1-4.gif(1674 byte) hishi.gif(173 byte)
コスト hishi1-1.gif(1329 byte) hishi1-2.gif(1550 byte) hishi1-3.gif(1612 byte) hishi1-4.gif(1674 byte) hishi.gif(173 byte)
必要度 hishi1-1.gif(1329 byte) hishi1-2.gif(1550 byte) hishi1-3.gif(1612 byte)
部材
品   名 部 品 番 号 価格
Hood Damper
フードダンパー
別名?ボンネットダンパー
Action Racing Technology
44
定価\12,000-
使用感
早速付けてみました。プシュ〜〜おおボンネットが開く!それ以外に特に感動感想はありません。(^_^;)付けてみたものの、そうそうボンネットを開ることはなく、ボンネットを開けると怪しい人になるだけです。オモロー?
取り付けについて
ダンパーアダプター×2
ボールジョイントネジ×2
ワッシャ(ギザギザしたもの)×2
ワッシャ(ネジ用)×2
ワッシャ(ボールジョイントネジ用)×2
取付け説明書×1
ラッチ部の1本のボルトを取り外します。その後アダプターを差込取外したボルトで締め付けます。アダプターは左右ありますので注意。
フェンダー側のボルトを取り外し、ボールジョイントネジを替わりに取付けます。
ロックピン(クランプ)を取り外します。ロックピン(クランプ)を回して外しその後抜き取ればOKです。
ex26-29.jpg(13523 byte) ボールジョイントに取付けます。取付けは1フェンダー側、2ボンネット側の順で取付けます。
取付をしたらダンパー筒側と棒を回して緩みがないようにします。最後にロックピン(クランプ)を取付けます

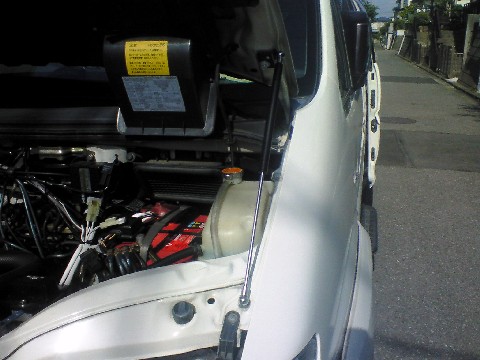

左右取付けた状態です。
