作業日20110729
速度センサー(スピードセンサー)
お薦め度
難易度
コスト
部材
色/素材 品 名 部 品 番 号 価 格

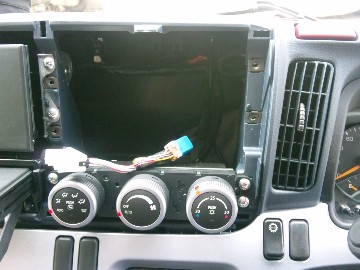

青いテープが張ってあるカプラーがJ28オプションコネクターです。
大きい方はオーディオ用のカプラーです。
この5番に入っているライトグリーンの配線で速度が拾えます
オーディオ用のハーネスは三菱自動車用を買えばポン付けです。
[戻る]
MAIN12V YG 黄色地に緑 PARKING SW BW 黒地に白 REVERSE SIG RL 赤地に青
SPEED SIG (25P)Lg ライトグリーン 薄緑
25パルス デジタル向け
SPEED SIG (8P)OL オレンジ地に青
8パルス アナログ向け
